數控機床分類 | 品牌 | 正工數控 | 型號 | CK6165E | |
主電機功率 | 11（kw） | 運動方式 | 點位控制 | 加工尺寸范圍 | 1000（mm） |
主軸轉速范圍 | 三檔變速 | 刀具數量 | 4 | 控制方式 | 開環控制 |
控制系統 | 系統可選配 | 布局形式 | 臥式 | 動力類型 | 機械傳動 |

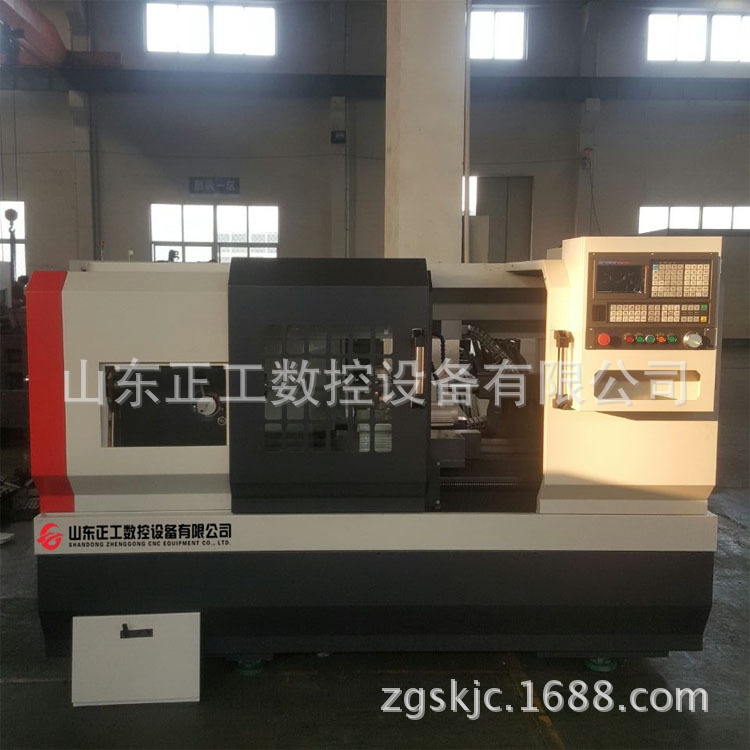

CK6165數控車床用途：
該數控車床通過數控系統自動控制，進行各種不同的內孔，外圓、圓錐面、圓弧面，以及螺紋的車削，特別適用于中小批量的軸類、盤類零件的粗精加工，具有自動化程度高，編程簡單，精度高等優點。
CK6165加長型數控車床特點：

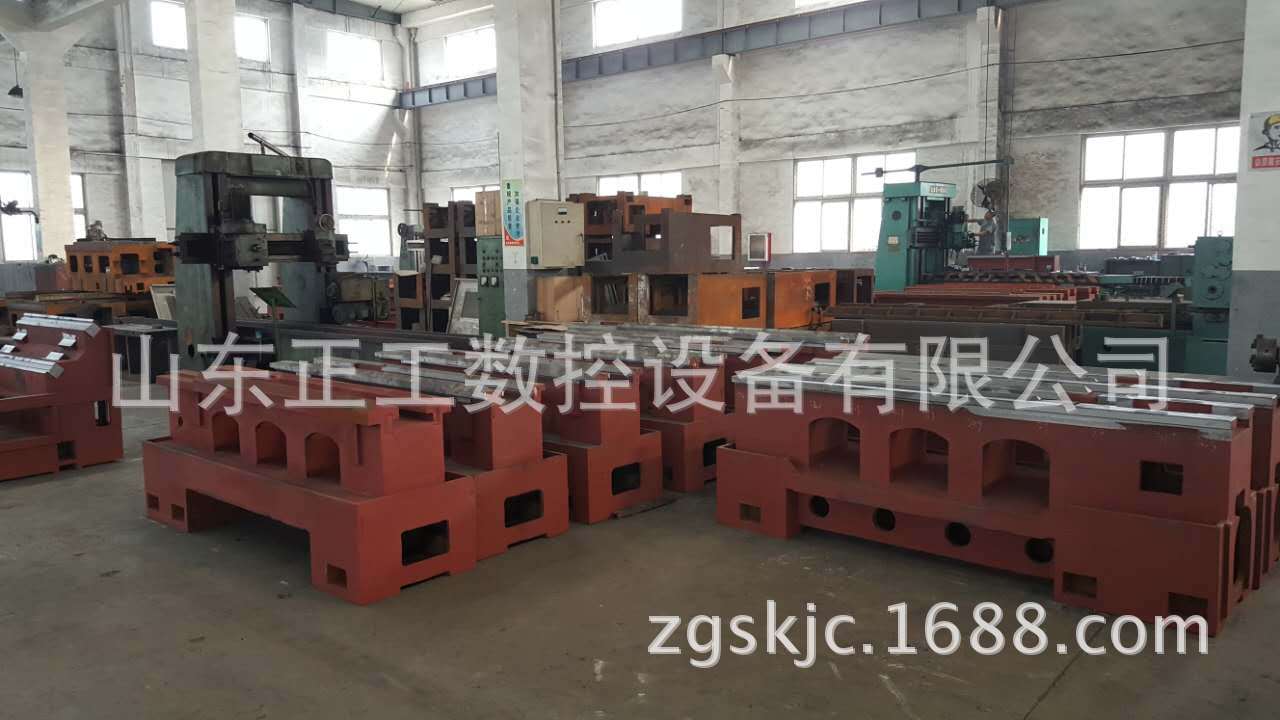

1、臥式平床身結構，床身床腿一體式結構，整體鑄造，加寬床身導軌達600mm，整機具有極高的剛性和穩定性。
2、主要鑄造構件均采用高強度材料樹脂砂鑄造，充分的時效處理；導軌經高頻淬火處理后進行精密磨削加工，確保機床長期使用的穩定性。

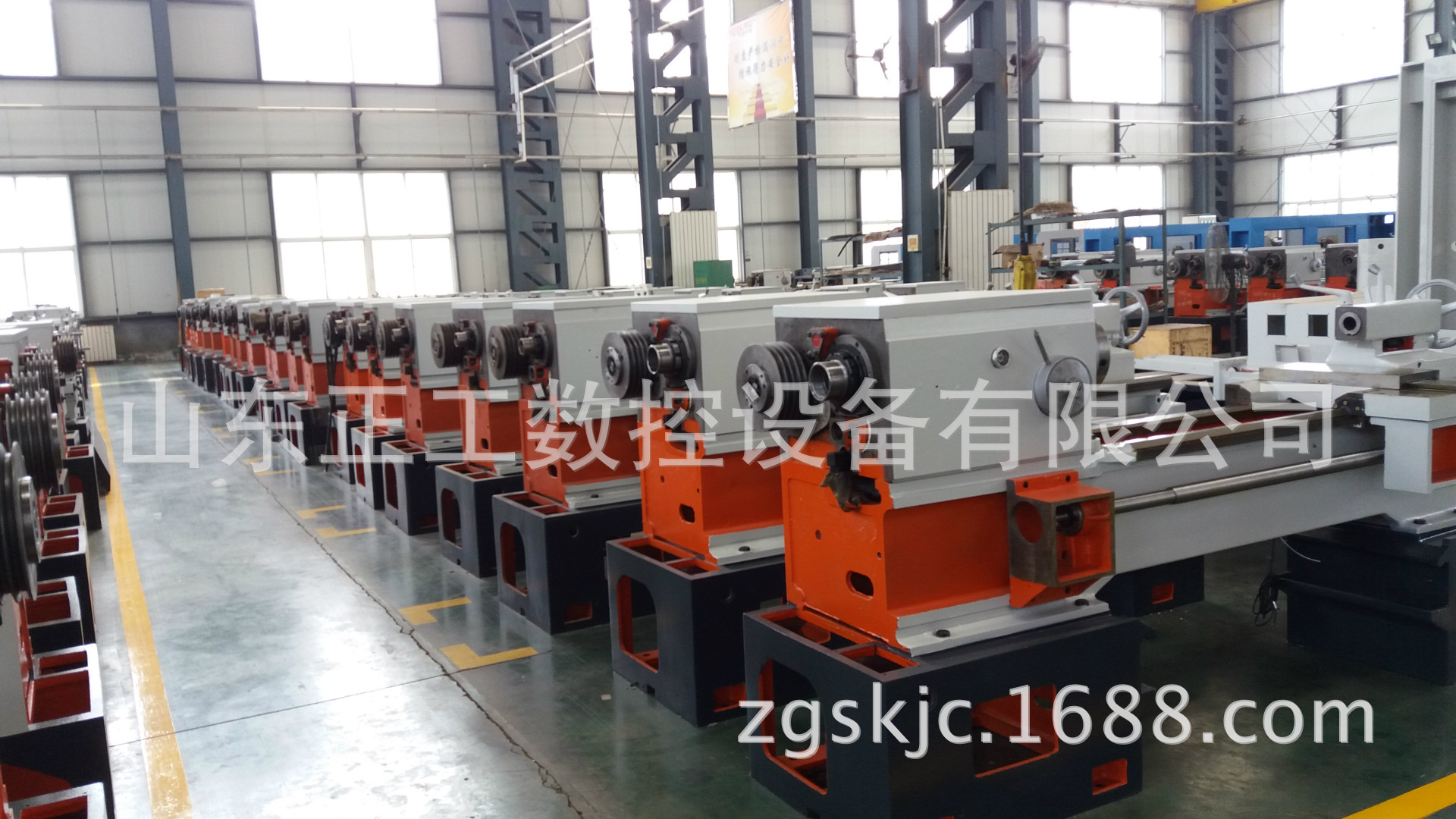

3、主傳動為手動三檔齒輪變速機構，速度分高中低三檔，配置變頻器實現無級調速。主軸選配高精度主軸專用軸承，能夠?qū)崿F(xiàn)重載加工，具有精度高、剛性強、熱變形小、運轉平穩、噪聲低的顯著特點。
4、機床縱橫向進給采用伺服電機直聯驅動、精密滾珠絲杠副傳動、脈沖編碼器位置檢測反饋的半閉環控制系統，各軸響應快、精度高、壽命長。絲杠選用高精度絲杠專用軸承支撐，能承受較高的軸向載荷，確保進給傳動的高剛性與精度。
5、機床縱橫向進給導軌滑動面采用低摩擦系數的進口聚四氟乙稀軟帶貼塑處理，摩擦阻力小，無低速爬行現象，提高了機床的定位精度及壽命。
6、可按用戶要求配置，液壓、氣動卡盤及液壓、氣動尾座。
7、油路潤滑選用自動間歇式電動潤滑泵實現定量自動集中潤滑，減少運動部件的磨損量，增加使用壽命，經濟實用。
CK6165數控車床主要配置：
1、床身整體鑄造，導軌寬度550mm，主軸通孔Φ105mm。
2、配LD6136四工位電動刀架。
3、主軸轉速為三擋變頻調速，檔內無極變速轉速范圍25~850轉/分，Φ325三爪卡盤。
4、配廣數980TDC或KND1000T系統。
5、11KW四極主電機。
6、全自動電子油泵潤滑。
7、半封閉式防護。
CK6165數控車床主要參數：
機床型號 | CK6152 | CK6185 | CK6165 |
床身最大回轉直徑mm | 530 | 850 | 650 |
托板上最大回轉直徑mm | 280 | 480 | 375 |
最大加工長度mm | 825/1325 | 1000/1500/3000 | 1000/1500/3000 |
主軸頭形式 | 三檔機械變速，變頻無極調速 | 三檔機械變速，變頻無極調速 | 三檔機械變速，變頻無極調速 |
主軸轉速級數 | 無極 | 無極 | 無極 |
主軸轉速范圍r/min | 50-1600 | 25-850 | 25-850 |
主軸端部結構 | A8 | c11 | c11 |
主軸通孔直徑mm | 90 | 105 | 105 |
主軸孔前端錐度 | 公制100 1:20 | 公制120 1:20 | 公制120 1:20 |
X/Z軸重復定位精度mm | 0.01/0.012 | 0.01/0.015 | 0.01/0.015 |
主電機型號 | YVP180L-4-7.5KW | YVP180L-4-11KW | YVP180L-4-11KW |
刀架最大行程mm | 320/1050(1550) | 430/1200 | 430/1200 |
滾珠絲杠直徑*螺距mm | 25*5/40*10 | 3205/6310 | 3205/6310 |
快速移動進給mm | 6000/10000 | 4000/5000 | 4000/5000 |
定位精度mm | 0.02/0.025 | 0.025/0.030 | 0.025/0.030 |
工件加工精度 | IT6-IT7 | IT6-IT7 | IT6-IT7 |
工件表面粗糙度 | Ra1.6 | Ra1.6 | Ra1.6 |
刀架標準配置 | 電動立式四工位刀架 【可選六工位】 | 電動立式四工位刀架 【可選六工位】 | 電動立式四工位刀架【可選六工位】 |
刀架刀桿截面mm | 25*25 | 32*32 | 32*32 |
機床外形尺寸（(L×W×H)）mm | 2570/3070*1550*1710 | 32750(3700)(5200)×1820× 1780 | 3200*1820*1780 |
機床重量Kg | 3150/3400 | 3900 4500 5400 | 3900
|
【售后服務及承諾】
(1)機床最終驗收合格之日起，乙方對產品實行三包服務，質保期為12個月，在質保期內對產品實行免費維修。
(2)在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。
(3)機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在24小時內答復，并盡快派人到現場給予處理，具體時間視零件準備時間長短。
(4)超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。
