類型 | 品牌 | 控制形式 | 數控 | ||
型號 | CK6140 | 主電機功率 | 7.5（kw） | 外形尺寸 | 2200*1100*1620（mm） |
加工精度 | 精密 | 最大加工長度 | 1000（mm） | 最大加工直徑 | 250（mm） |
最大回轉直徑 | 400（mm） | 主軸轉速級數 | 2 | 主軸通孔直徑 | 48（mm） |

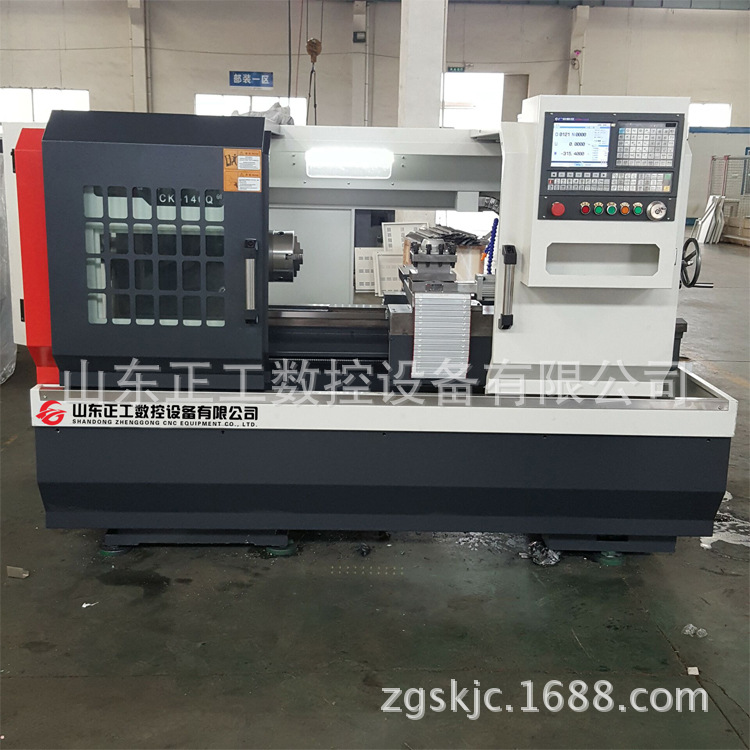

CK6140/1000數控車床主要特點：
1、機床精度高，主軸采用哈爾濱軸承HRB高精密度雙滾珠軸承支承，噪音低，精度高，穩定性好。
2、床身導軌經超音頻淬火后精磨，硬度高，剛性好。
3、電動四工位刀架采用精密齒盤定位，重復定位精度高。
4、尾架具有快速凸輪夾緊裝置，工作效率高。尾座套筒內有防止鉆頭旋轉的裝置，避免了因誤操作引起的鉆頭旋轉而損傷尾座套筒內孔錐度，有效的保護了尾座部件。
5、數控系統采用廣數系統或凱恩帝等國內外知名品牌，可選用混合式步進電機驅動或交流伺服電機驅動，也可根據用戶要求選配其它系統。
6、易于操作，特別適用于復雜零件或對精度較高的大批量零件的加工，也是數控教學的首選。
CK6140/1000數控車床主要技術參數：
項目 | 機床規格及主要技術參數 | 備注 | ||
系統 | 數控系統 | GSK980TDC |
| |
帶主軸編碼器 |
| |||
工作 范圍 |
| CK6140 |
| |
床身最大回轉直徑 | Φ400mm |
| ||
滑板上最大車削直徑 | Φ250mm |
| ||
最大工件長度 | 750 |
| ||
主軸 | 卡盤 | 8寸卡盤 |
| |
主軸端部形式 | A2-6 |
| ||
主軸通孔直徑 | Φ48mm |
| ||
主軸調速范圍 | 150~1800r/min（無極調速） |
| ||
主軸電機功率 | 5.5 kW伺服 |
| ||
坐標軸 | X軸最大快移速度 | 8m/min |
| |
Z軸最大快移速度 | 10m/min |
| ||
定位精度 | X軸≤0.01mm、Z≤0.015mm |
| ||
重復定位精度 | X軸≤0.012mm,、Z≤0.013mm |
| ||
回轉 刀架 | 刀架型式 | 國產電動刀架 |
| |
刀座數量 | 四位 |
| ||
外徑、端面刀柄規格 | 20mmX20mm |
| ||
冷卻 | 冷卻水泵 | (三相電泵) |
| |
自動潤滑裝置 | DHB-(TM)3型電動潤滑泵泵 |
| ||
隨機 資料 | 裝箱清單 | 一份 |
| |
合格證明書 | 一本（精度檢測表） |
| ||
機械說明書 | 一本 |
| ||
電器說明書 | 一本（電器原理圖） |
| ||
| 操作說明書 | 一本 |
| |
售后服務及承諾：
(1)機床最終驗收合格之日起，乙方對產品實行三包服務，質保期為12個月，在質保期內對產品實行免費維修。
(2)在保修期內，經查證若為用戶原因：裝卸運輸過程、存放時間過長造成機械外觀或內部損壞；操作使用不當、自行拆卸改裝所造成之人為損壞，不在以上免費保修之內，用戶必須支付所有維修、整修費用。
(3)機床出現故障，得到用戶信息后，能準確判斷故障原因及處理措施的，立即給予答復，如不能立即答復的，在24小時內答復，并盡快派人到現場給予處理，具體時間視零件準備時間長短。
(4)超過保修期后，我公司繼續為用戶提供維修服務，并依據我公司收費標準收取零件成本及服務費用。
